Термовентиль 22ТРВ-40

Вентиль терморегулирующий 22ТРВ-40 предназначен для автоматического регулирования степени заполнения испарителей отечественных холодильных установок холодильным агентом фреон 22 в зависимости от перегрева паров этого агента на выходе из испарителя.

Применение 22ТРВ-40

• Холодильные машины МКТ, МВТ для промежуточного хладоносителя.
• Холодильные машины МКВ, МВВ для охлаждения продуктовых камер.
• Системы кондиционирования воздуха: кондиционеры КСА, КА и др.

Устройство и работа

Термовентиль выполнен из прочного металлического коррозионностойкого сплава. Корпус имеет крестообразную форму, образованную цилиндрическими частями. Такая конструкция ориентирована на удобство и надежность монтажа в конструкцию испарителей.

Вентиль 22ТРВ-40 позволяет организовать регулирование уровня наполнения объема испарителя фреоном-22 в автоматическом режиме. В качестве регулировочных параметров используется степень перегрева паров фреона-22 при их выводе из испарителя.

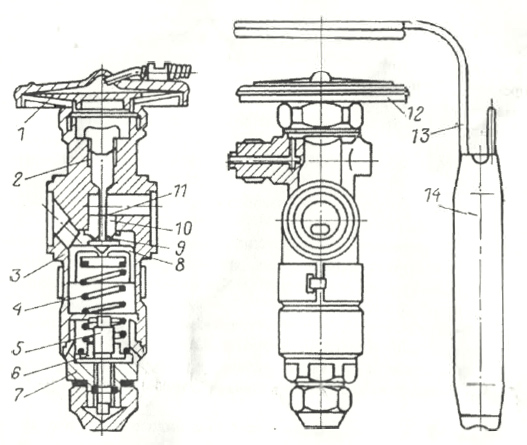

Конструкция вентилей терморегулирующих 22ТРВ-40

1. Мембрана.
2. Сальник.
3. Корпус.
4. Пружина.
5. Винт ходовой.
6. Гай­ка ходовая.
7. Штуцер.
8. Стакан.
9. Клапан.
10. Седло.
11. Толкатель.
12. Головка.
13. Капиллярная трубка.
14. Термобаллон.
