Механизм исполнительный пневматический МИП-ПТ-320

Наличие:

Под заказ

Паспорт

Количество:

Механизм исполнительный МИП-ПТ-320 с пневматическим входным сигналом и тормозом используется в химической, нефтеперерабатывающей, газодобывающей, газоперерабатывающей, целлюлозно-бумажной, сахарной, зерноперерабатывающей отрасли промышленности и обеспечивает перемещение регулирующих и запорно-регулирующих органов в системах автоматического и дистанционного управления.

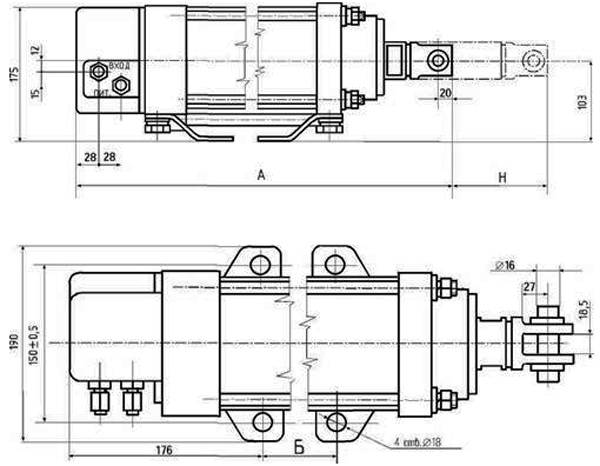

Рис.1. Чертеж МИП-ПТ-320 механизма исполнительного, где H - 320, А - 710, Б - 292

Параметры	МИП-ПТ-320
Рабочая среда	Сжатый воздух
Условный ход (типоразмер), мм	320
Давление питания: максимальное минимальное	1,0 МПа 0,4 МПа
Входной сигнал:	от 0,02 до 0,1 МПа
Величина расхода воздуха при неподвижном штоке:	1,2 м³/ч (при давлении питания 0,6 МПа)
Скорость перемещения штока при отсутствии нагрузки	0,08 м/с (при давлении питания 0,6 МПа)
Максимальные усилия, развиваемые при давлении 1 МПа: толкающее тянущее	12,3 кН ; 20,1 кН* 10,3 кН ; 16,7 кН*
Усилие торможения штока при отсутствии давления питания	1,6 кН
Масса механизма, кг	от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока)
